Con lăn băng tải là gì?

Con lăn băng tải là bộ phận cơ khí được sử dụng trong các hệ thống vận chuyển và trung chuyển hàng hóa, có nhiệm vụ nâng đỡ, dẫn hướng hoặc tạo điều kiện để sản phẩm di chuyển trên bề mặt con lăn.

Trong các nhà máy, kho hàng và dây chuyền sản xuất, con lăn băng chuyền thường được thiết kế theo từng yêu cầu cụ thể về kích thước, tải trọng, tốc độ vận chuyển, vật liệu và môi trường làm việc.

Tùy từng ứng dụng, con lăn có thể được chế tạo từ thép, thép mạ kẽm, inox 201, inox 304 hoặc các vật liệu phù hợp khác.

Một bộ con lăn được lựa chọn đúng thông số sẽ giúp hệ thống vận chuyển hoạt động ổn định, giảm ma sát và hạn chế tình trạng hàng hóa bị lệch khỏi hướng di chuyển.

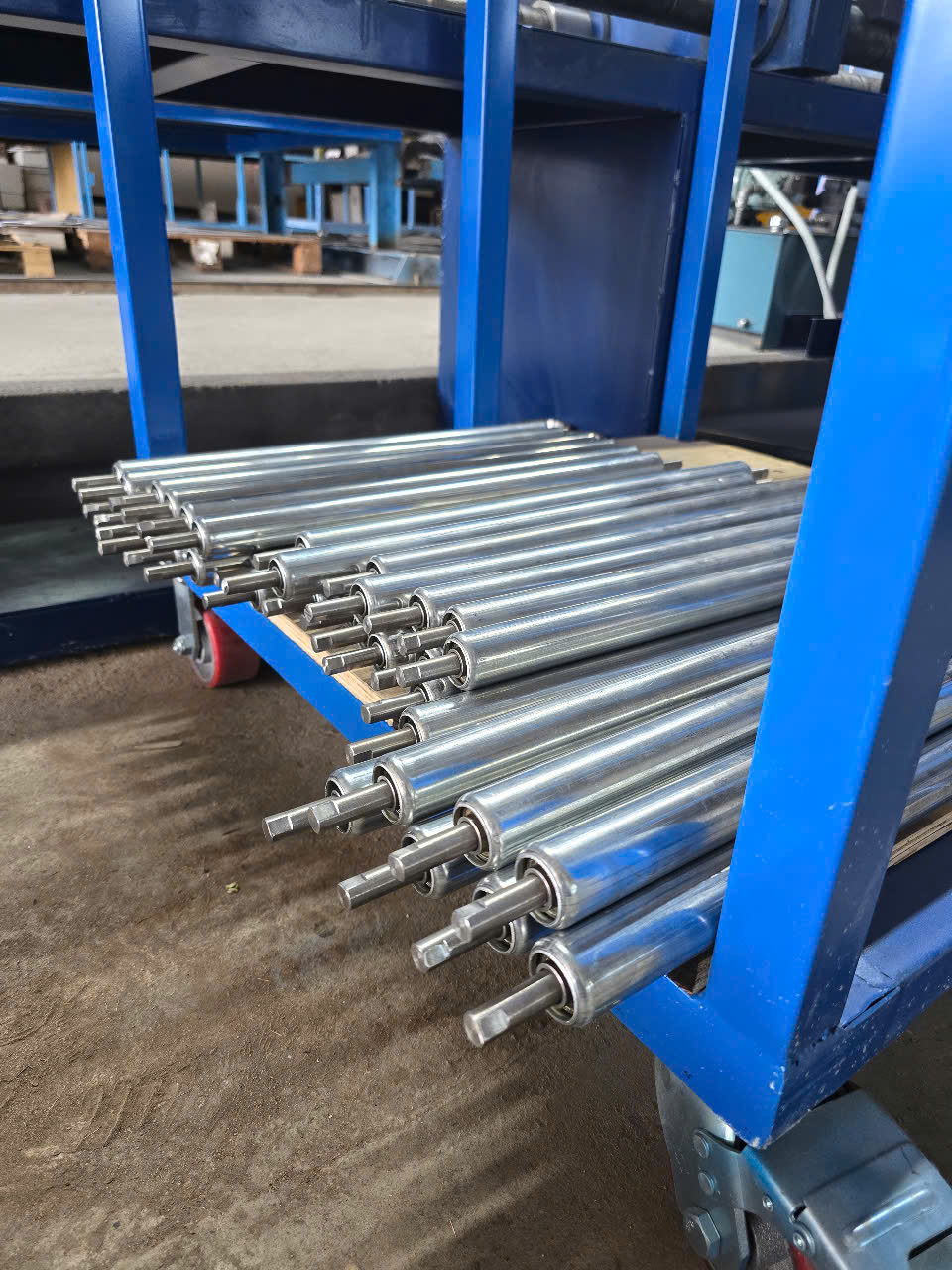

Cấu tạo của con lăn băng tải

Một con lăn băng tải thông thường gồm các bộ phận chính:

1. Ống con lăn

Ống là phần tiếp xúc trực tiếp hoặc gián tiếp với hàng hóa. Đường kính và chiều dày ống được lựa chọn dựa trên tải trọng cũng như điều kiện làm việc.

Các đường kính thường được sử dụng gồm:

• Ø34
• Ø42
• Ø48
• Ø50
• Ø60
• Ø76
• Ø89
• Ø108

Đối với các hệ thống đặc biệt, đường kính có thể được thiết kế theo yêu cầu kỹ thuật của dây chuyền.

2. Trục con lăn

Trục có nhiệm vụ cố định con lăn lên khung băng tải và truyền hoặc chịu tải tùy theo kết cấu.

Kích thước trục thường được lựa chọn dựa trên:

• Tải trọng hàng hóa.
• Chiều dài con lăn.
• Kiểu gối đỡ.
• Loại vòng bi.
• Điều kiện vận hành.

3. Vòng bi

Vòng bi giúp con lăn quay quanh trục với độ ổn định cao.

Một số loại vòng bi thông dụng trong thiết kế con lăn công nghiệp gồm 6202, 6203, 6204 và các loại tương ứng tùy kích thước trục.

Việc lựa chọn vòng bi cần căn cứ vào đường kính trục, tải trọng và điều kiện làm việc thay vì chỉ lựa chọn theo đường kính ngoài của con lăn.

4. Nắp con lăn

Nắp con lăn có thể được sử dụng để định vị cụm vòng bi, bảo vệ bên trong và tạo kết cấu hoàn chỉnh cho sản phẩm.

Tùy thiết kế, nắp có thể được gia công bằng thép, inox hoặc vật liệu phù hợp.

Các loại con lăn băng tải phổ biến

Trên thực tế, con lăn băng chuyền được phân loại theo nhiều tiêu chí khác nhau.

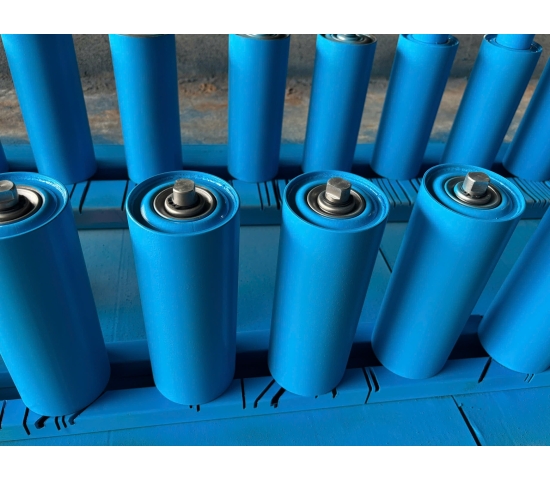

Con lăn thép

Con lăn thép phù hợp với nhiều hệ thống vận chuyển hàng hóa trong nhà máy và kho hàng.

Ưu điểm:

• Kết cấu chắc chắn.
• Có thể chế tạo nhiều kích thước.
• Phù hợp với nhiều mức tải.
• Dễ gia công và thay thế.
• Có thể xử lý bề mặt theo yêu cầu.

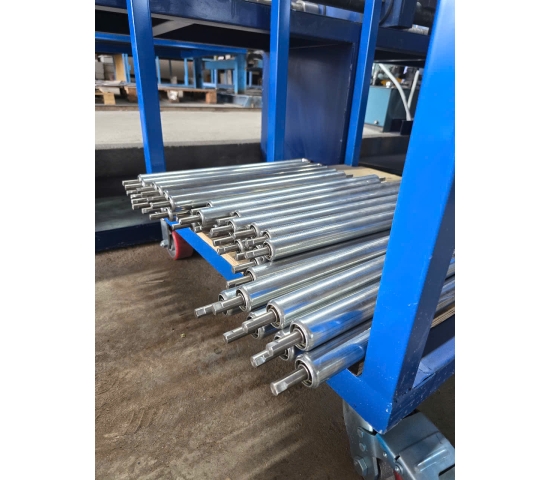

Con lăn thép mạ kẽm

Con lăn mạ kẽm có lớp xử lý bề mặt giúp cải thiện khả năng chống oxy hóa trong điều kiện sử dụng phù hợp.

Loại con lăn này thường được sử dụng trong:

• Băng tải con lăn.
• Hệ thống vận chuyển thùng carton.
• Kho hàng.
• Dây chuyền đóng gói.
• Hệ thống logistics.

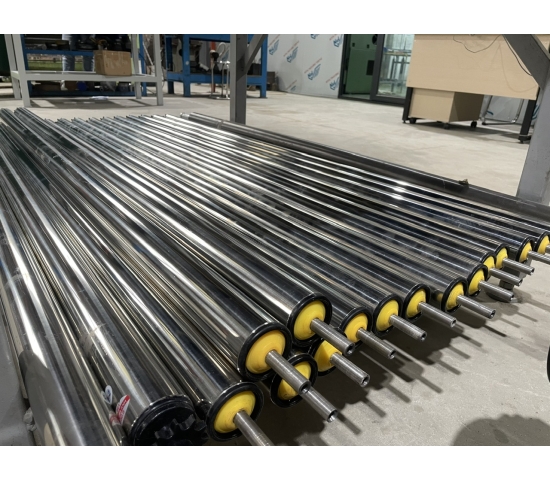

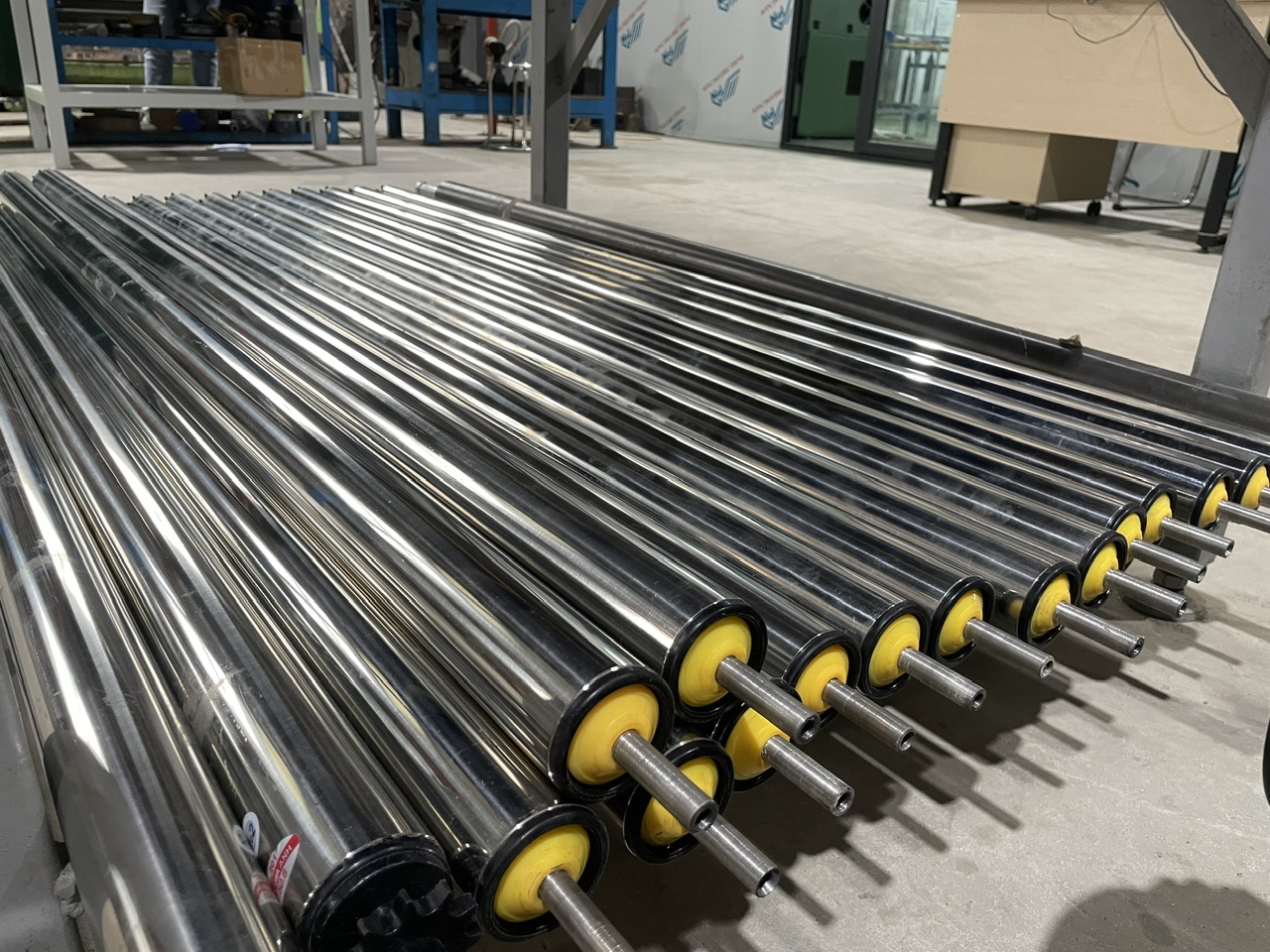

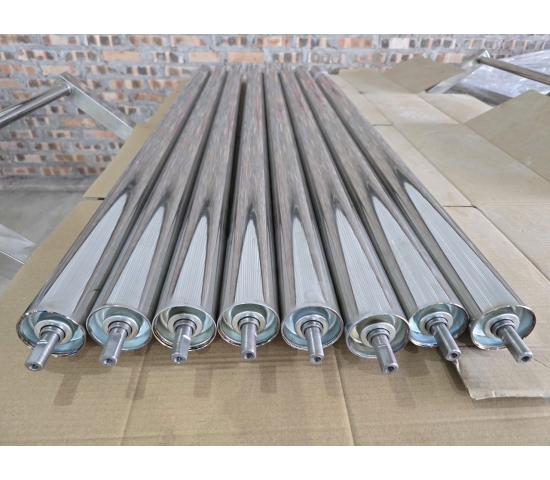

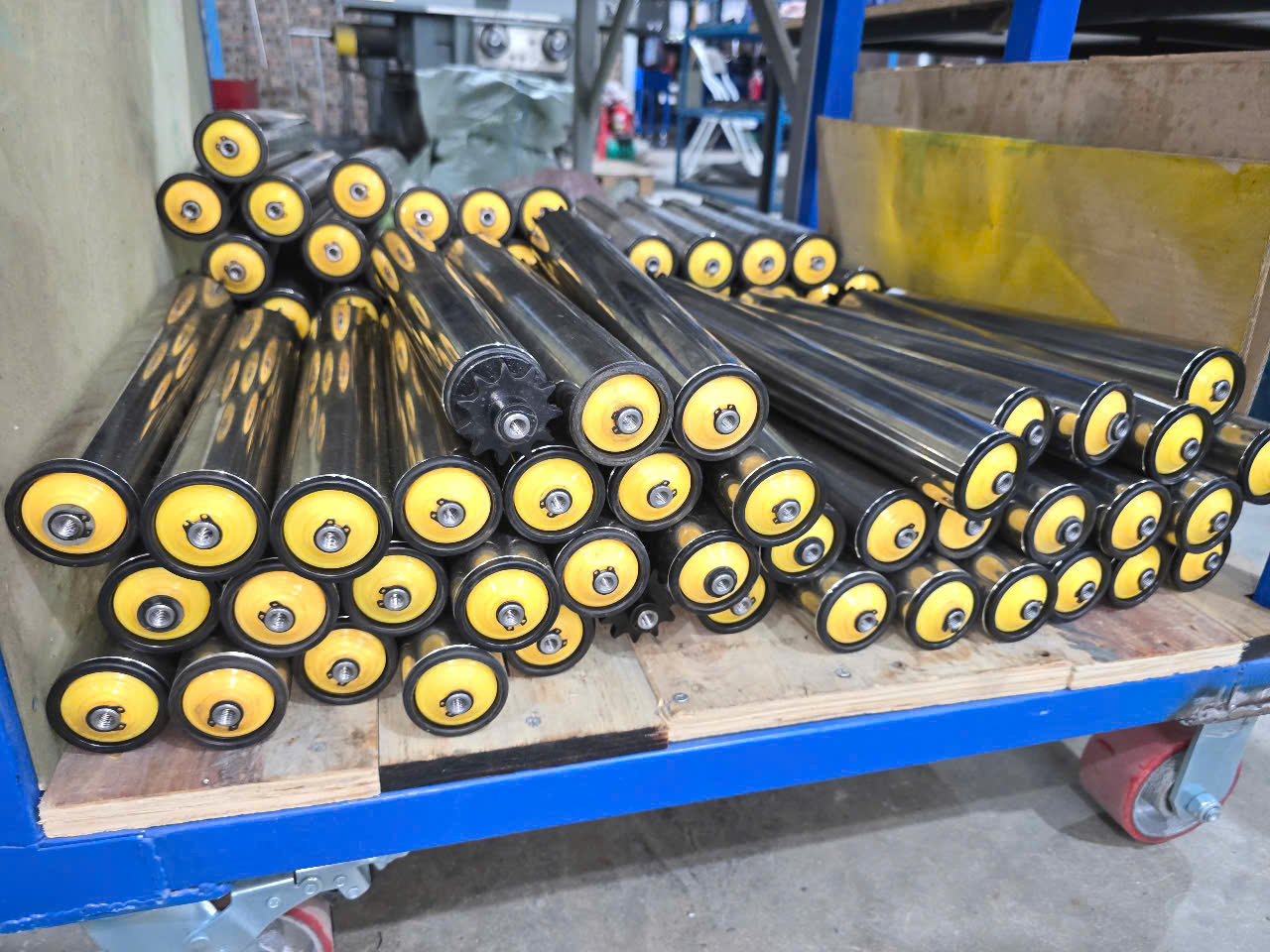

Con lăn inox

Con lăn inox thường được lựa chọn khi yêu cầu về khả năng chống ăn mòn, vệ sinh bề mặt hoặc tính thẩm mỹ cao hơn.

Tùy môi trường, có thể lựa chọn inox 201, inox 304 hoặc vật liệu phù hợp với yêu cầu của dự án.

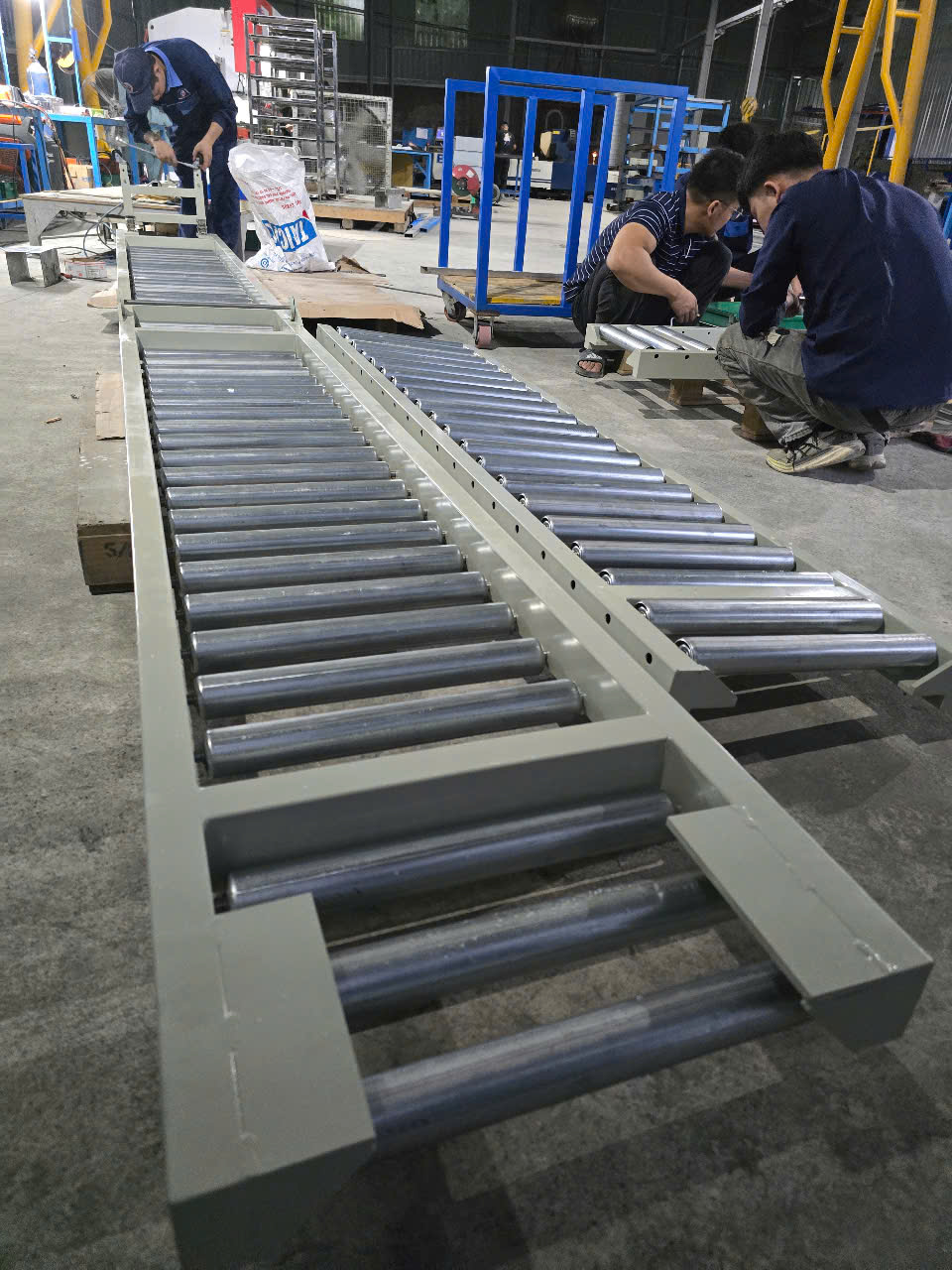

Con lăn băng tải được sử dụng ở đâu?

Con lăn băng tải được ứng dụng trong nhiều lĩnh vực sản xuất và logistics.

Một số ứng dụng phổ biến gồm:

• Dây chuyền vận chuyển thùng carton.
• Dây chuyền đóng gói.
• Kho trung chuyển hàng hóa.
• Nhà máy sản xuất linh kiện.
• Dây chuyền sản xuất công nghiệp.
• Hệ thống phân loại hàng hóa.
• Băng tải con lăn trọng lực.
• Hệ thống vận chuyển pallet.
• Dây chuyền lắp ráp.

Đặc biệt, đối với những dây chuyền có kích thước sản phẩm không đồng nhất, việc thiết kế khoảng cách con lăn phù hợp sẽ ảnh hưởng trực tiếp đến khả năng vận chuyển.

Cách lựa chọn con lăn băng tải phù hợp

Đây là phần rất quan trọng đối với người đang có nhu cầu thiết kế hoặc thay thế con lăn.

1. Xác định tải trọng

Trước tiên cần xác định tải trọng của sản phẩm trên băng tải.

Không nên chỉ căn cứ vào trọng lượng của một sản phẩm mà cần xem xét:

• Tải trọng trên từng con lăn.
• Số lượng con lăn cùng chịu tải.
• Khoảng cách giữa các con lăn.
• Chiều dài con lăn.
• Đặc điểm đáy sản phẩm.

2. Xác định đường kính con lăn

Đường kính con lăn cần phù hợp với tải trọng, kích thước sản phẩm và kết cấu hệ thống.

Ví dụ, các hệ thống hàng nhẹ có thể sử dụng đường kính nhỏ hơn, trong khi các hệ thống vận chuyển hàng nặng thường cần kết cấu con lăn có khả năng chịu tải cao hơn.

3. Xác định chiều dài con lăn

Chiều dài cần được tính dựa trên:

Chiều rộng hàng hóa + phần biên cần thiết + kết cấu khung.

Không nên chọn chiều dài con lăn chỉ dựa trên kích thước băng tải mà bỏ qua kích thước thực tế của sản phẩm.

4. Xác định vật liệu

Có thể lựa chọn:

Thép → phù hợp nhiều hệ thống công nghiệp.

Thép mạ kẽm → phù hợp các ứng dụng cần xử lý bề mặt.

Inox → phù hợp môi trường cần khả năng chống ăn mòn và yêu cầu vệ sinh cao hơn.

5. Xác định loại vòng bi và trục

Trục và vòng bi cần được lựa chọn đồng bộ.

Nếu trục quá nhỏ so với tải trọng, cụm con lăn có thể không đáp ứng được yêu cầu làm việc. Ngược lại, lựa chọn quá lớn có thể làm tăng chi phí và khối lượng mà không mang lại hiệu quả tương ứng.

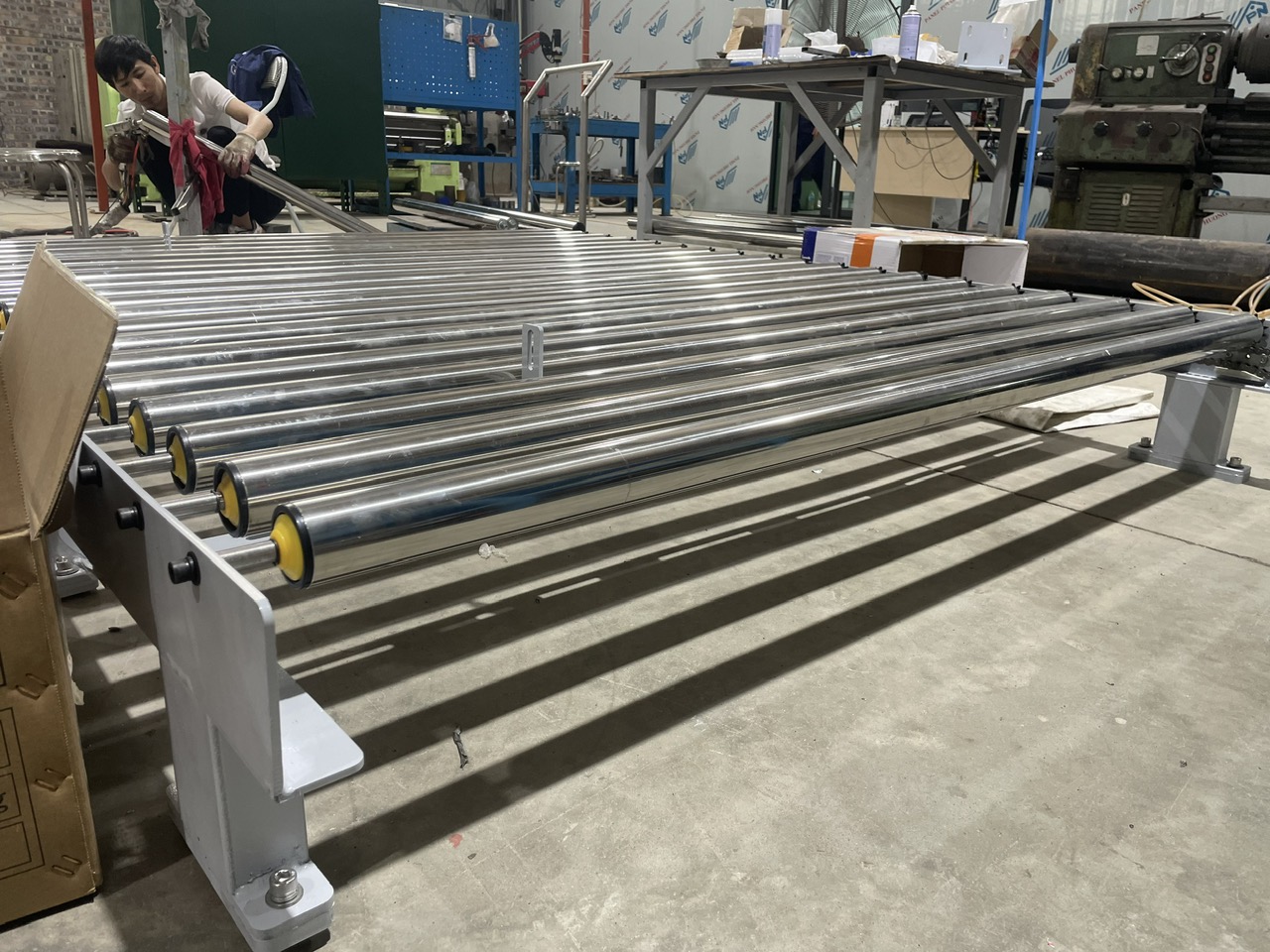

Khoảng cách giữa các con lăn băng tải bao nhiêu là phù hợp?

Khoảng cách con lăn phụ thuộc vào kích thước và đặc điểm đáy của hàng hóa.

Nguyên tắc quan trọng là tại một thời điểm, hàng hóa cần được nhiều con lăn đỡ, đặc biệt ở những vị trí chịu tải lớn.

Ví dụ:

Nếu hàng hóa có đáy phẳng và chiều dài lớn, khoảng cách con lăn có thể được thiết kế khác với sản phẩm có đáy nhỏ, không phẳng hoặc dễ mất ổn định.

Do đó, khi thiết kế con lăn băng chuyền, không nên chỉ quan tâm đến đường kính mà cần tính đồng thời:

Đường kính con lăn + chiều dài con lăn + khoảng cách tâm con lăn + tải trọng + kích thước hàng hóa.

Con lăn băng tải sản xuất theo yêu cầu

Đối với các nhà máy có hệ thống băng tải riêng, sử dụng sản phẩm có kích thước tiêu chuẩn đôi khi không phù hợp với thiết kế hiện có.

Khi đó, con lăn băng tải theo yêu cầu có thể được thiết kế dựa trên thông số thực tế của khách hàng.

Các thông số có thể trao đổi trước khi sản xuất gồm:

Quy trình sản xuất con lăn băng tải

Một quy trình sản xuất được kiểm soát tốt cần đảm bảo độ chính xác của từng công đoạn.

Quy trình cơ bản có thể gồm:

Bước 1: Tiếp nhận bản vẽ hoặc thông số

Xác định đường kính, chiều dài, vật liệu, trục, vòng bi và số lượng.

Bước 2: Chuẩn bị vật liệu

Ống và vật liệu làm trục được kiểm tra trước khi gia công.

Bước 3: Gia công ống và trục

Cắt, tiện, xử lý đầu ống và gia công trục theo kích thước thiết kế.

Bước 4: Lắp ráp

Lắp vòng bi, trục và các chi tiết liên quan.

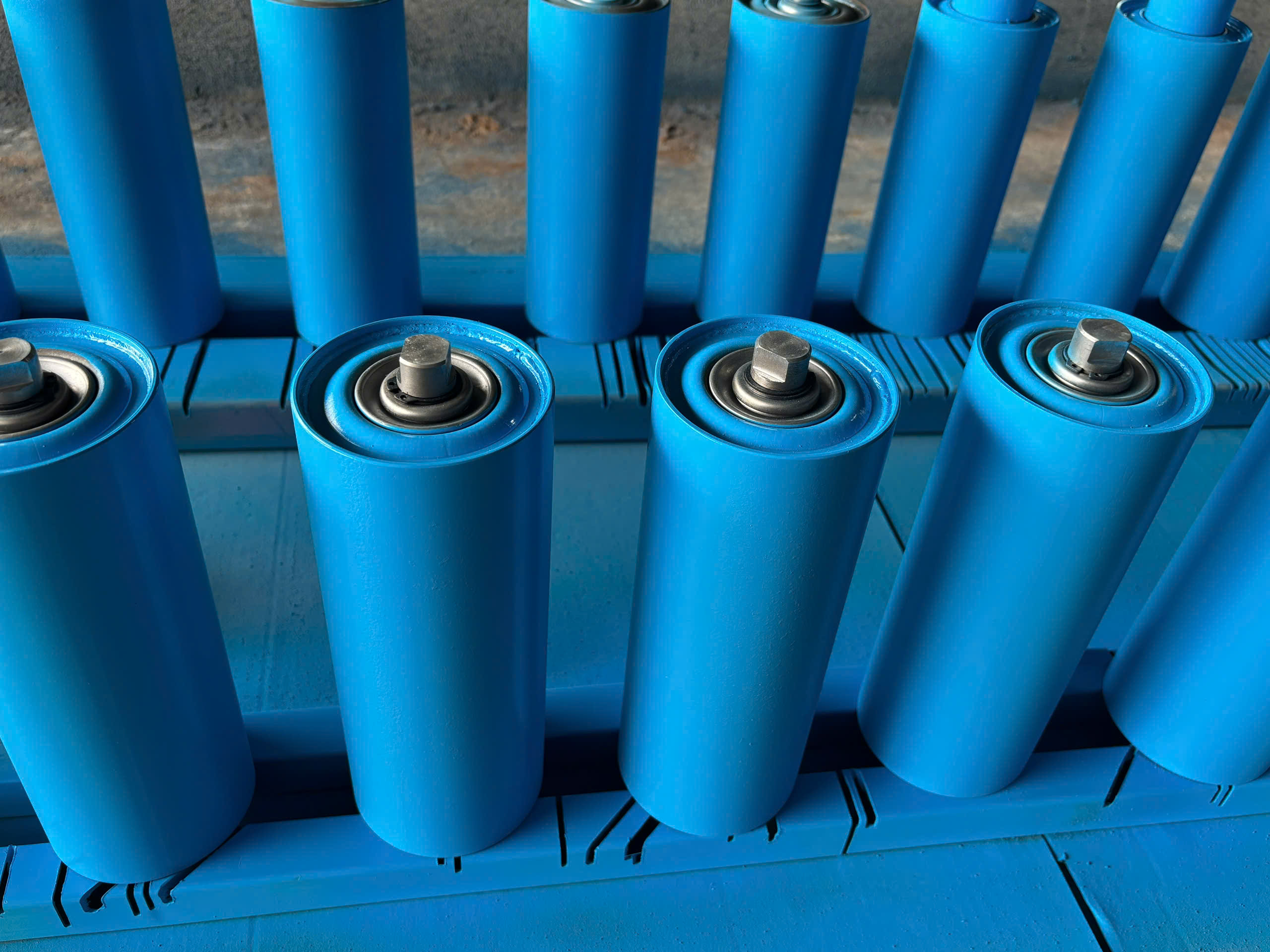

Bước 5: Kiểm tra

Kiểm tra kích thước, độ đồng tâm, khả năng quay và ngoại quan.

Bước 6: Đóng gói và giao hàng

Sản phẩm được đóng gói phù hợp trước khi vận chuyển đến công trình hoặc nhà máy.

Những thông số cần cung cấp khi đặt con lăn băng tải

Để báo giá và sản xuất chính xác, khách hàng nên cung cấp càng đầy đủ thông tin càng tốt.

Bạn có thể gửi:

1. Đường kính con lăn.
2. Chiều dài con lăn.
3. Đường kính trục.
4. Loại vật liệu.
5. Chiều dày ống nếu đã xác định.
6. Loại vòng bi nếu có.
7. Tải trọng hàng hóa.
8. Số lượng cần sản xuất.
9. Bản vẽ hoặc hình ảnh mẫu nếu có.
10. Địa điểm giao hàng.

Nếu chưa có bản vẽ, chỉ cần cung cấp kích thước thực tế + hình ảnh con lăn đang sử dụng, bộ phận kỹ thuật có thể dựa trên thông tin đó để tư vấn phương án phù hợp.

Báo giá con lăn băng tải phụ thuộc vào những yếu tố nào?

Giá con lăn băng tải không có một mức cố định cho mọi trường hợp.

Chi phí có thể phụ thuộc vào:

• Đường kính con lăn.
• Chiều dài.
• Chiều dày ống.
• Vật liệu.
• Đường kính trục.
• Loại vòng bi.
• Phương pháp xử lý bề mặt.
• Số lượng đặt hàng.
• Yêu cầu gia công.
• Địa điểm giao hàng.

Vì vậy, để có báo giá chính xác, nên cung cấp thông số kỹ thuật hoặc bản vẽ thay vì chỉ hỏi giá theo đường kính.

Vì sao nên chọn con lăn sản xuất theo thông số thực tế?

Mỗi hệ thống băng tải có thể có yêu cầu khác nhau về kích thước, tải trọng và môi trường làm việc.

Việc sản xuất theo thông số thực tế giúp:

• Phù hợp với khung băng tải hiện có.
• Đồng bộ với trục và gối đỡ.
• Chủ động lựa chọn vật liệu.
• Phù hợp với tải trọng.
• Thuận tiện khi thay thế con lăn cũ.
• Có thể sản xuất theo số lượng của từng dự án.

Đặc biệt với các dây chuyền đang hoạt động, việc cung cấp đúng kích thước giúp quá trình thay thế thuận tiện hơn.

Tâm Phát – sản xuất con lăn băng tải theo yêu cầu

Tại Công ty Cổ phần Tâm Phát Holding, con lăn được gia công theo thông số kỹ thuật của từng đơn hàng, phục vụ các hệ thống băng tải và dây chuyền sản xuất công nghiệp.

Khách hàng có thể cung cấp:

Kích thước → vật liệu → tải trọng → số lượng → bản vẽ/hình ảnh mẫu.

Từ đó, bộ phận kỹ thuật có thể tư vấn phương án phù hợp trước khi sản xuất.

Tâm Phát nhận gia công và cung cấp con lăn băng tải, con lăn băng chuyền và các sản phẩm cơ khí theo yêu cầu, phục vụ khách hàng trên toàn quốc.

📞 Liên hệ: 0961 195 619 – 0925 228 199

📍 Nhà máy: Khu công nghiệp Tam Dương 2, xã Tam Dương, tỉnh Phú Thọ.

Câu hỏi thường gặp về con lăn băng tải

Con lăn băng tải có những đường kính nào?

Tùy thiết kế, con lăn có thể được sản xuất với nhiều đường kính khác nhau như Ø34, Ø42, Ø48, Ø50, Ø60, Ø76, Ø89... Kích thước thực tế nên được lựa chọn theo tải trọng và kết cấu băng tải.

Con lăn băng chuyền làm bằng vật liệu gì?

Các vật liệu thường gặp gồm thép, thép mạ kẽm và inox. Việc lựa chọn phụ thuộc vào tải trọng, môi trường và yêu cầu sử dụng.

Có thể đặt con lăn băng tải theo kích thước riêng không?

Có. Con lăn có thể được sản xuất theo chiều dài, đường kính, trục, vòng bi và vật liệu theo thông số kỹ thuật của hệ thống.

Làm thế nào để báo giá con lăn chính xác?

Bạn nên cung cấp đường kính, chiều dài, đường kính trục, vật liệu, số lượng và tải trọng. Nếu có bản vẽ hoặc hình ảnh con lăn mẫu, việc tư vấn sẽ thuận tiện hơn.

Con lăn băng tải có cần bảo dưỡng không?

Có. Nên kiểm tra định kỳ tình trạng vòng bi, độ quay, độ lệch, bề mặt con lăn và các vị trí liên kết với khung băng tải. Tần suất kiểm tra phụ thuộc vào môi trường và cường độ vận hành.

Kết luận

Con lăn băng tải là một bộ phận quan trọng trong nhiều hệ thống vận chuyển hàng hóa và dây chuyền sản xuất. Việc lựa chọn đúng đường kính, chiều dài, vật liệu, trục, vòng bi và khoảng cách lắp đặt sẽ giúp hệ thống vận hành ổn định và phù hợp với yêu cầu thực tế.

Nếu cần thay thế hoặc thiết kế mới, khách hàng nên cung cấp thông số kỹ thuật, hình ảnh hoặc bản vẽ để lựa chọn con lăn băng chuyền phù hợp nhất với hệ thống.
